科普一电磁加热器工作原理

发布时间:2019-03-23人气:247

  电磁加热器,是现今工业领域和民用设备中最广泛的一种加热方式,采用电磁加热技术,电磁感应加热技术简称为 IH(Induction Heating)技术,是在法拉第感应定律的基础上发展起来的,是法拉第感应定律的一种应用形式。其本质就是利用电磁感应在柱体内产生涡流来给加热工件的电加热,它是把电能转换为电磁能,再由电磁能转换为电能,电能在金属内部转变为热能,达到加热金属的目的,从而杜绝了明火在加热过程中的危害和干扰,是一种环保,国家提倡的加热方案。

中文名

电磁加热器

别称

涡流加热器

类别

低频加热、中频加热、超音频加热、高频加热(均为感应加热)

应用

电磁炉是最成功的应用

应用

工业领域和民用设备

📌概述

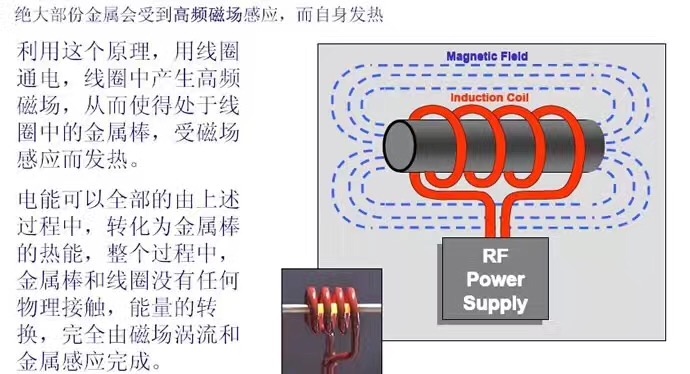

电磁加热器是一种利用电磁感应原理将电能转换为热能的装置。电磁控制器将220V/380V,50/60Hz的交流电经整流电路整流变成直流电,再经过控制电路将直流电转换成不同频率的电压,电流流过线圈会产生变化的交变磁场,当磁场内的交变磁力线通过导磁性金属(铁、钴、镍)材料时会在金属体内产生无数的小涡流,使金属材料本身自行高速发热,从而达到加热金属材料的目的。


电磁加热器的工作原理是:把220V或者380V交流电,整流后转换成直流电,再将直流电进行滤波,利用IGBT或者可控硅再将直流变成交流,在感应线圈内产生高频磁力线,是感应线圈内导体工件表面产生涡流依靠自生内阻发热。

电磁感应加热主要分4种频率的感应加热:低频、中频、超音频、高频。

其中低频加热有几个显著地特性:热量透到工件里面的深度比较深、工件沿径向这方向上温度的差值比较小,因此,在低频加热的条件下,工件的热变形不明显,热应力值小,比较适合容量相对大的炉进行保温和熔炼,也符合大工件的整体透热。现在,大多数传统的工频感应炉是采用低频感应加热原理制成。目前在国外,采用工频感应加热制作的器件,功率可以达到好几百瓦,而且在国外,大量钢水的温度保护和好几十吨工件的透热大多采用工频感应加热装置。市场上目前也有其他一些低频感应加热电源,它们是有固态器件组成,但是,在价格、可靠性和功率等方面还是无法跟工频感应炉相竞争。

中频指频率在150Hz到10KHz之间,在这频率之间,有传统的电磁倍频器和中频发电机,但是这两种装置已经被另一种中频感应加热装置—晶闸管感应加热装置所取代,而且在外国,此装置容量已达数十兆瓦,比如美国日内瓦钢铁公司研制出 42MW 感应电炉。

超音频指频率在10KHz到100KHz,在这频率之内,早些年前的机器基本上不存在,超音频的感应加热装置是在半导体元器件晶闸管出现以后才慢慢的得以发展起来,在刚开始的时候,技术人员做的超音频电源是采用可控硅以倍频电路和时间分割电路组成。到了上个世纪八十年代,随着科技的快速发展,市场上出现了一些新型的半导体功率器件(IGBT、GTO),以这些元件为器件组成的超音频感应加热电热渐渐占据了市场。由于不同元件的特性不同,其中IGBT 组成的超音频感应加热电源最被市场所接受,这是因为 IGBT 使用起来更加方便。

高频指频率在100KHz 以上,在这频率以上,国外目前正处于过渡阶段。日本目前所研制出来的电子管高频振荡器功率为几千瓦到几千千瓦,频率范围为100KHz到500KHz,而另一种高频感应电源,是采用SIT研发出来,具有更高的功率和频率,其功率可以达到 400 千瓦,频率达到 400KHz,而且在1987年,功率达到1200千瓦,频率为200KHz的此电源也开始研发了。正在此时,欧洲,美洲等各国国家也在研发以晶体管为主的高频感应加热电源,例如西班牙采用MOSFET 的电流型感应加热电源的制造水平可达600KW/200KHz,德国的电子管高频电源水平约为110KW,而其在1989年研制的电流型MOSFET感应加热电源的容量已达480KW/50-200KHz。

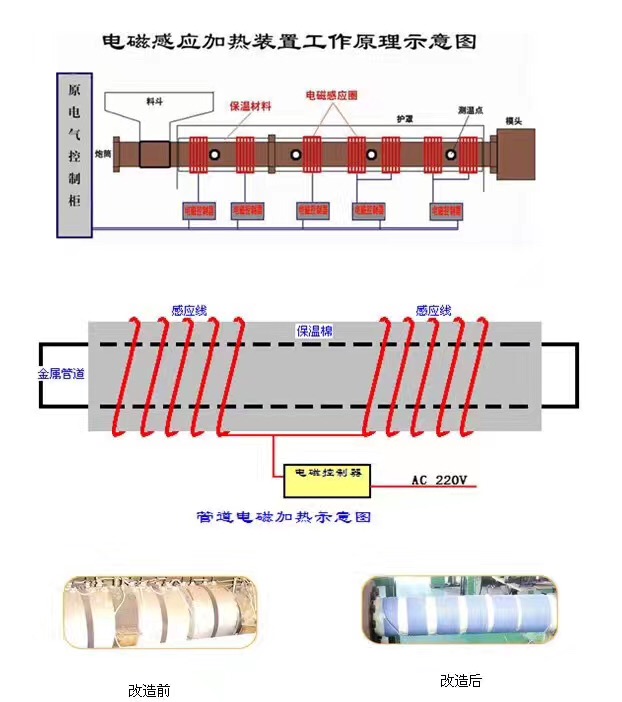

电热圈加热的方式是通过接触传导方式把热量传到料筒上,只有紧靠在料筒表面内侧的热量才能传到料筒上,这样外侧的热量大部分散失到空气中,存在着热传导损失,并导致环境温度上升。另外电阻丝加热还有一个缺点就是功率密度低,在一些需要温度较高的加热场合就无法适应了。电磁加热技术是通过电磁感应原理使金属料筒自身发热,并且可以根据具体情况在料筒外部包裹一定厚度的隔热保温材料,这样就大大减少了热量的散失,提高了热效率,因此节电效果十分显著,可达30%~75%。因为电磁加热圈本身并不发热,而且是采用绝缘材料和高温电缆制造,所以不存在着像原电热圈的电阻丝在高温状态下氧化而缩短使用寿命的问题,具有使用寿命长、升温速率快、无需要维修等优点,减少了维修时间,降低了成本。现已被广大的塑料制品企业使用,大大的降低了企业的生产成本。
